今天就來跟大家普及一下目前比較流行的一款線切割畫圖軟件知識：線切割X8系統。
有小伙伴前來咨詢小編，線切割X8系統錐度怎么設置，小編就特意買回來一款線切割X8系統，針對X8系統進行一系列的教程教學。
線切割x8錐度圖文教學：
首先，我們打開X8系統的畫圖界面，畫出圖形的上表面或者下表面，這里我選擇畫一個圓。

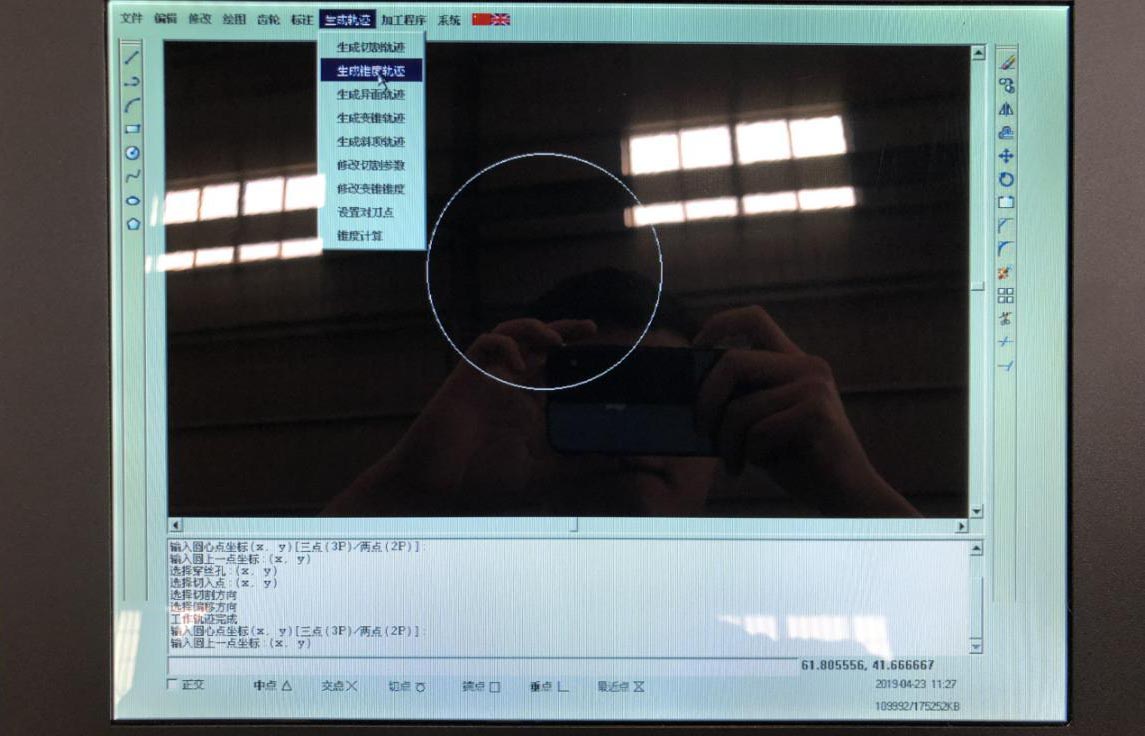

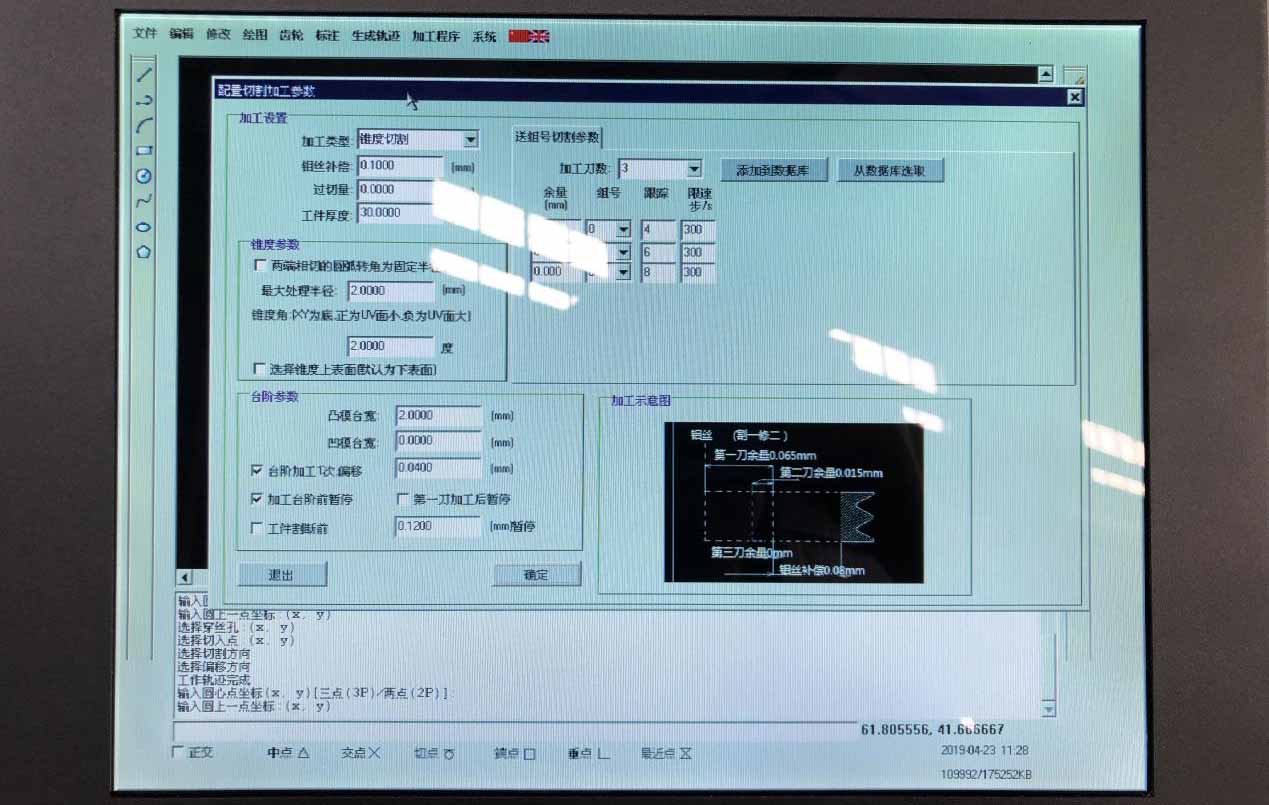

然后我們在上面的選項“生成軌跡”選擇“生成錐度加工軌跡”。在這里我們可以需要輸入工件厚度，還有上表面與下表面這些錐度參數以及鉬絲補償等常規參數。

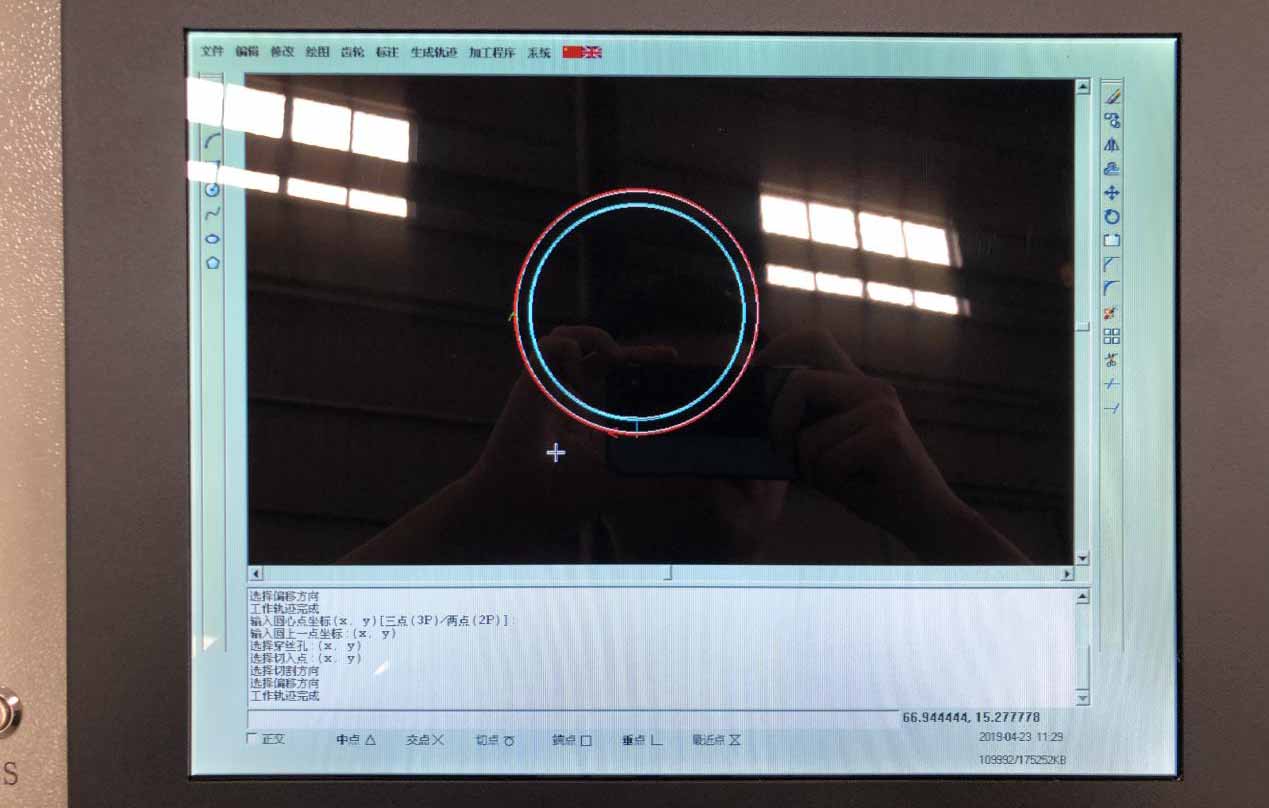

接著我們生成錐度圖形，選擇好進刀的位置，系統就會自動生成。
然后我們按F9將這個生成好的錐度圖形發送到加工頁面。

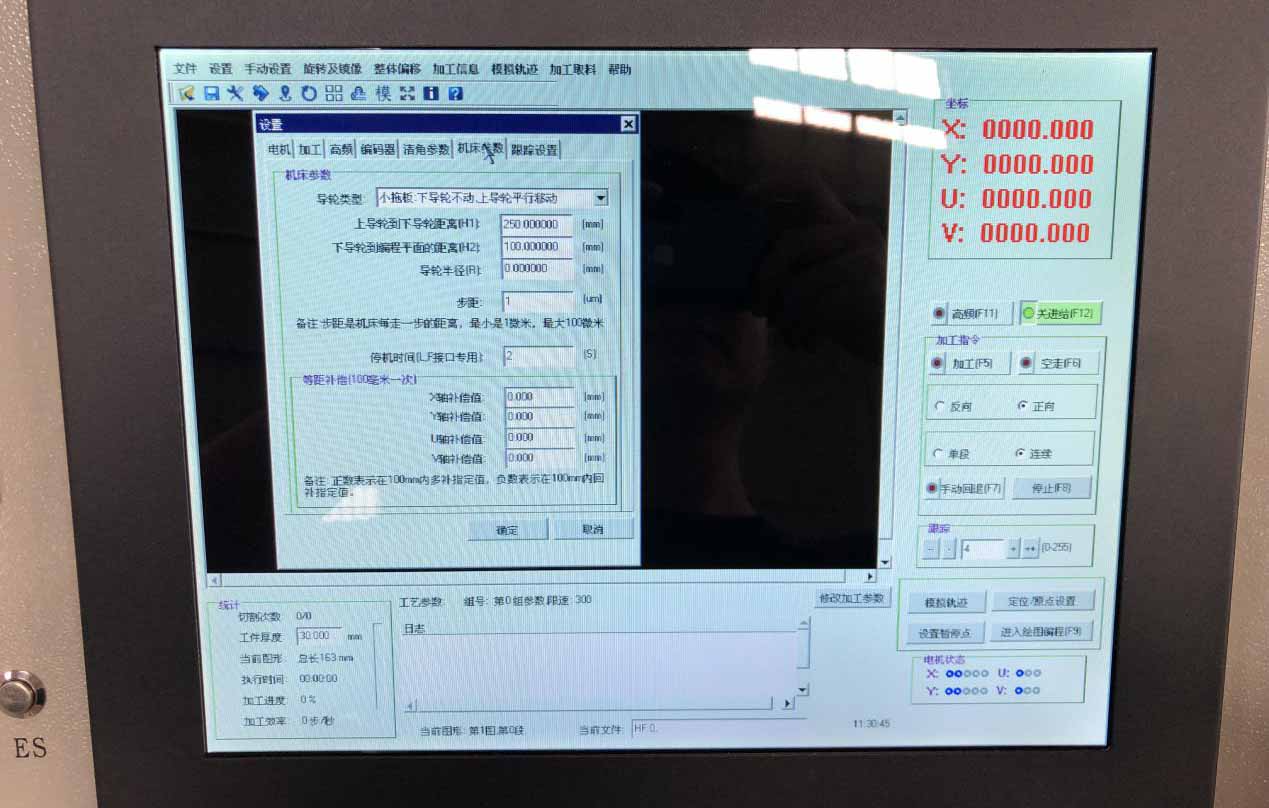

接著我們在上面的“設置”選項選擇“機床參數”，然后在這里輸入，上下導輪距離，導輪半徑等這些實測數據。那么設置好后，直接開始加工就可以了。
以上呢，便是線切割X8系統的錐度教學，小伙伴們學會了嘛。相比于HL、HF來說還是比較簡單的。
