在線切割加工畫圖紙中，我們經常需要運用到鏡像功能，那么X8畫圖的時候怎么用鏡像畫圖呢。
首先我們打開X8的畫圖界面，為了容易辨別小編畫了一個六角形。

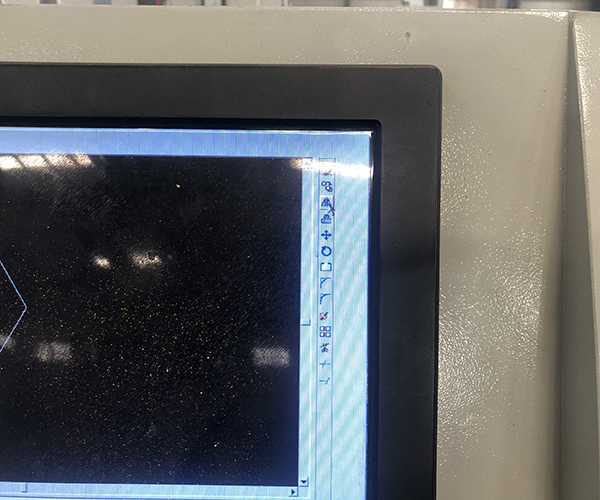

接著我們在右邊邊工具欄上可以看見一個兩個三角形中間一豎的圖標，這個就是鏡像命令，或者直接跟cad畫圖一樣在命令欄內輸入。
接著需要我們框選需要鏡像的對象，框選完后會變成螞蟻線。然后按空格或者回車選定。

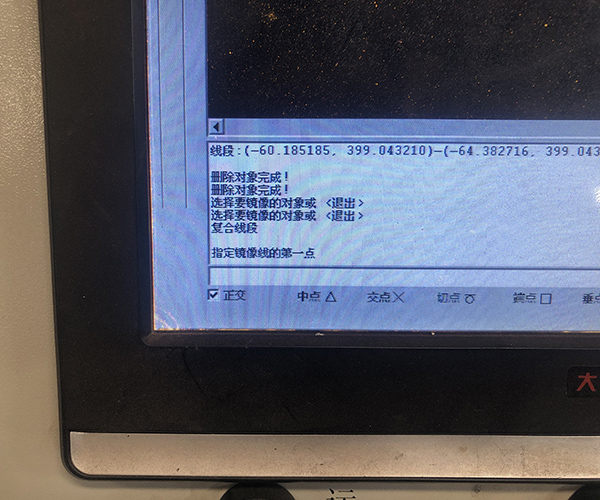

然后需要我們選擇鏡像參考線的第一個點，選完后接著選第二個點，這兩個點之間的直線就是鏡像的中間線，所以為了方便我們畫圖，在使用鏡像功能前可以先畫好輔助線

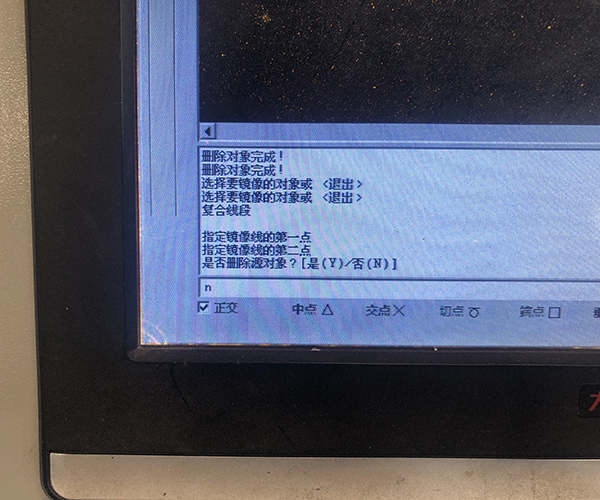

兩個點都選完后，命令會提示我們是否刪除源對象，假如不要之前的圖形只保留鏡像出來的圖形，我們這里就輸入Y,假如都要保留，我們就選N。這里小編選擇N。

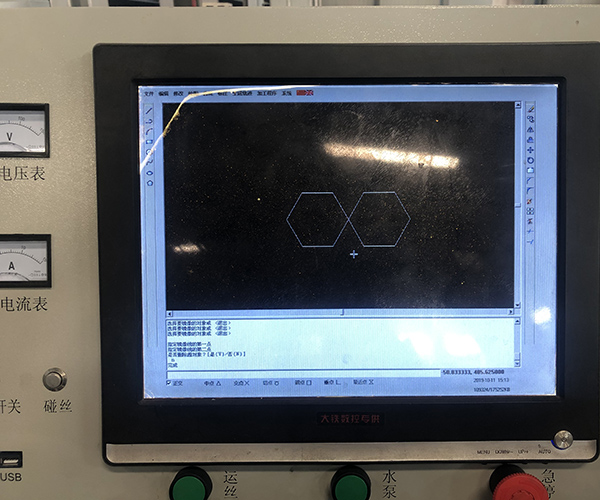

這樣圖形就鏡像好了。
以上就是X8鏡像的圖文教程，

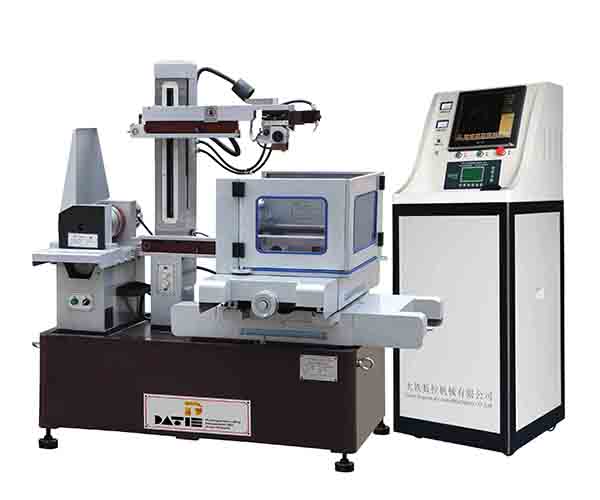

小編也向大家推薦上面這款大鐵DK系列極速線切割機床，穩定加工效率12000mm2/h,三年內下降不超過5%,并且上一次鉬絲可加工40萬方。想了解的小伙伴點擊下方圖片，或者直接聯系大鐵24小時咨詢熱線18924551991，期待您的垂詢！
